近日，我校化学化工学院胡登卫教授团队完成的研究论文“Huge dielectric properties of lead-free BaxSryLi0.6Ti1.67O3ceramics”在国际著名期刊CeramicsInternational上发表。该期刊属于中国科学院SCI分区材料科学，硅酸盐1区Top期刊。我校为上述研究论文第一完成单位，论文第一作者为我校2017级应用化学专业本科生闫瑞鹏，现为广西民族大学2021级硕士研究生。
（Ceramics International2024,50,7,11510-11517）

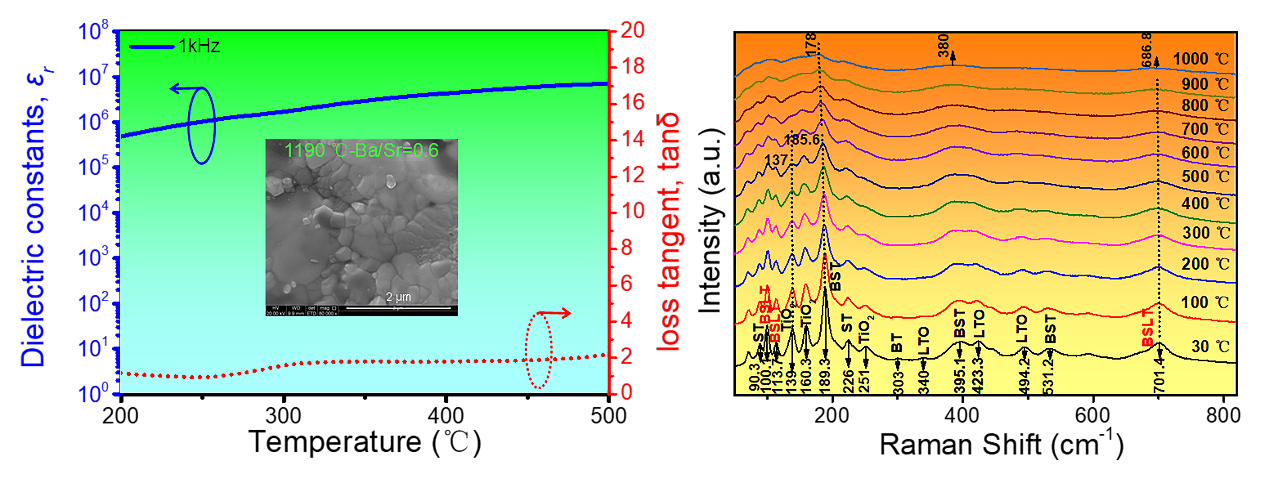

BaxSr1-xTiO3（BST）是一种具有高介电常数、低介电损耗、结构稳定、环境友好型等特点的固溶体陶瓷，在介电电容器、通信、传感等领域具有潜在的应用前景。由于BST陶瓷存在烧结温度高、能耗高、高温温度影响大的缺点，本文研究工作以Li2CO3为助熔剂，采用固相反应技术，降低BST陶瓷的烧结温度并改善钙钛矿结构A位环境，制备出了BaxSryLi0.6Ti1.67O3（BSLT）陶瓷。研究了不同Ba/Sr比和烧结温度对BSLT陶瓷微观结构和介电性能的影响。结果表明，当烧结温度为1190 ℃时，Ba0.15Sr0.25Li0.6Ti1.67O3陶瓷在500 ℃、1 kHz下，介电常数为7.11×106，介电损耗为2.2。在相对较高的温度下（200—500℃），BSLT保持相对较高的介电常数（＞105）。该研究为高温、高介电性能钛酸钡基陶瓷材料开发提供了新思路。（科研管理处、化学化工学院 文/周妮妮 审核/王晓玲、胡登卫）
原文链接：https://www.sciencedirect.com/science/article/pii/S0272884224000518
